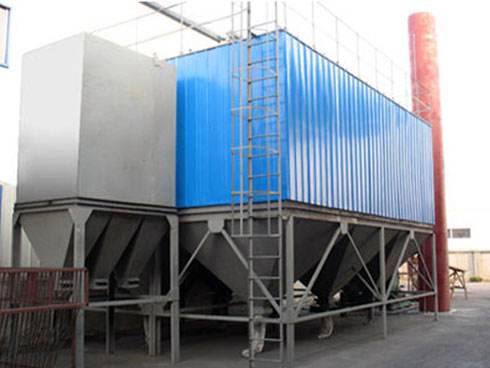

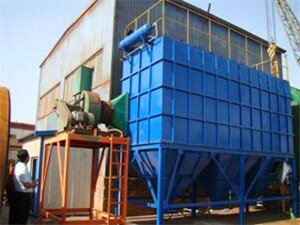

PPC氣箱脈沖袋式除塵器簡介
該除塵器是從美國富東公司引進的一項新產品。本系列產品可廣泛用于水泥廠的破碎安裝、庫頂、熟冷卻機和磨機等收系統。
本系列產品共有33種規格，每室的除塵布袋有32、64、96、128袋四種，濾袋長度有2450mm和3060mm兩種，收塵效率可達99.9%以上，凈化后氣體的含塵濃度小于100mg/m3（標）本系列收塵器如用于寒冷地區，當室外采暖計算溫度≤-25℃時，要設熱裝置。
1、過濾原理
含塵氣體由風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋處表面，凈化后的氣體經濾袋口進入上箱體后，再由風口排出。
2、清灰原理
隨著過濾時間的延長、濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰調協開始進行清灰，首先，一分分室提升閥關閉，將過濾氣流截?cái)啵缓箅姶琶}動沖閥開啟，壓縮空氣以_短促的時間在上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵剝離落入灰斗中，清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從_室清灰開始至下一次清灰開始為一個清灰周期。
3、粉塵收集
經過濾和清灰工作被截留下來的粉塵均落入灰斗，再由灰斗口集中排出。
|
技術參數
|
|
| |
參數 |
處理風量（m3/h） |
過濾風速（m/min） |
過濾面積（m2） |
濾袋數（個） |
阻力（Pa） |
含塵濃度（g/m3） |
保溫層面積（m2） |
重量 |
| 型號 |
| 32-3 |
6900 |
1.2-2.0 |
93 |
96 |
1470-1770 |
＜1000 |
26.5 |
2.880 |
| 32-4 |
8930 |
124 |
128 |
34 |
4.080 |
| 32-5 |
11160 |
155 |
160 |
41 |
5.280 |
| 32-6 |
13390 |
186 |
192 |
48.5 |
6.480 |
| 64-4 |
17800 |
248 |
256 |
70 |
7.280 |
| 64-5 |
22300 |
310 |
320 |
94 |
9.960 |
| 64-6 |
26700 |
372 |
384 |
118 |
11.640 |
| 64-7 |
31200 |
434 |
448 |
142 |
13.320 |
| 64-8 |
35700 |
496 |
512 |
166 |
15.000 |
| 96-4 |
26800 |
372 |
384 |
＜1300 |
110 |
10452 |
| 96-5 |
33400 |
465 |
480 |
120 |
12120 |
| 96-6 |
40100 |
557 |
576 |
130 |
14880 |
| 96-7 |
46800 |
650 |
672 |
140 |
16920 |
| 96-8 |
53510 |
744 |
768 |
150 |
19810 |
| 96-9 |
60100 |
836 |
864 |
160 |
21240 |
| 96-2×5 |
66900 |
929 |
960 |
175 |
25200 |
| 96-2×6 |
80700 |
1121 |
1152 |
210 |
30240 |
| 96-2×7 |
94100 |
1308 |
1344 |
245 |
35280 |
| 96-2×8 |
107600 |
1494 |
1536 |
280 |
40320 |
| 96-2×9 |
121000 |
1681 |
1728 |
315 |
45360 |
| 96-2×10 |
134500 |
1868 |
1920 |
350 |
50400 |
| 128-6 |
67300 |
935 |
768 |
125 |
24120 |
| 128-9 |
100900 |
1402 |
1152 |
196 |
31680 |
| 128-10 |
112100 |
1558 |
1280 |
205 |
34680 |
| 128-2×6 |
34600 |
1869 |
1536 |
323 |
43920 |
| 128-2×7 |
15700 |
2181 |
1792 |
247 |
52680 |
| 128-2×8 |
179400 |
2492 |
2084 |
262 |
60000 |
| 128-2×9 |
201900 |
2804 |
2304 |
277 |
66480 |
| 128-2×10 |
224300 |
3115 |
2561 |
292 |
72000 |
| 128-2×11 |
247600 |
3427 |
2856 |
307 |
78480 |
| 128-2×12 |
269100 |
3728 |
3072 |
322 |
96400 |
| 128-2×13 |
291600 |
4050 |
3328 |
337 |
93600 |
| 128-2×14 |
314000 |
4361 |
3584 |
252 |
100800 |
|
|
|
